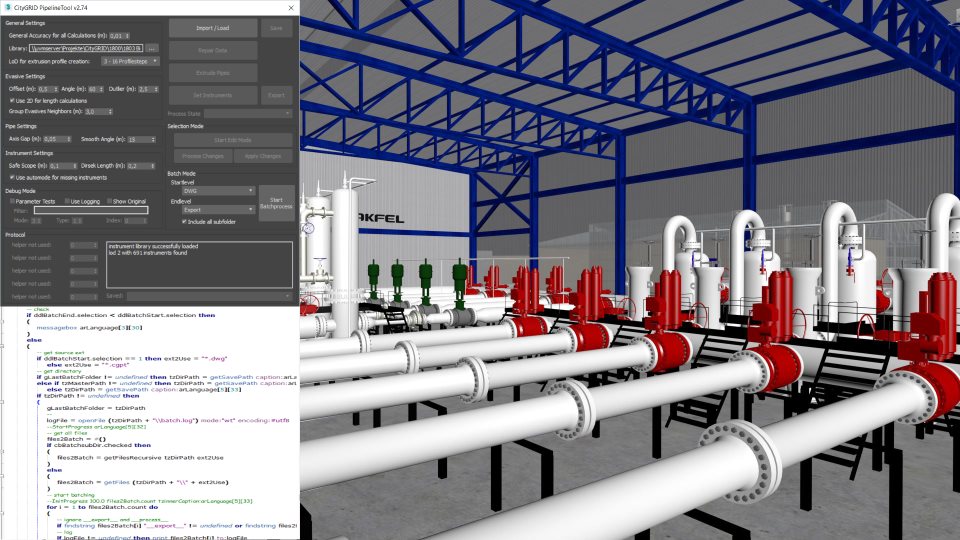

GAZ ŞEBEKE MODELLEME YAZILIMI, BİMTAŞ

Ya­zı­lım mev­cut ve­ya plan­la­nan 2B gaz şe­be­ke hat­tın­dan "su sız­dır­maz" 3B mo­del o­luş­tur­mak­ta­dır. Bim­taş bu ya­zı­lı­mı kul­la­na­rak İs­tan­bul gaz şe­be­ke­si­nin 3B mo­del ü­re­ti­mi­ne Ka­sım 2017’de baş­la­mış ve Mart 2018’de ta­mam­la­mış­tır. 2B CBS ve­ri­le­ri (hat ve en­strü­man nok­ta­la­rı) ge­liş­ti­ri­len FME Workspace’ler ile öz­ni­te­lik­le­ri zen­gin­leş­ti­ril­miş, geo­me­trik ha­ta­lar dü­zel­til­miş, a­ra­zi ve hat de­rin­lik bil­gi­le­ri kul­la­nı­la­rak 3B Po­ly­line ve­ri­si el­de edil­miş­tir. Bim­taş Ka­tı Mo­del­le­me eki­bi ta­ra­fın­dan 1024 a­det IGDAŞ En­van­te­ri mo­del­len­e­rek En­strü­man Kütüphane­si o­luş­tur­ul­muş­tur. Gaz Şe­be­ke mo­del­le­me ya­zı­lı­mı bu kütüp­ha­ne ve 3B hat/nok­ta ve­ri­le­ri­ni kul­la­na­rak:

• Gaz hat ve enstrümanlarında veri hatalarını giderir,
• Hatlardan çift cidarlı boru modelleri oluşturur,
• Boruları enstrüman girişlerinde ayırır,
• Gaz envanter modellerini oluşturulan kütüphaneden alır, gaz borusuna göre hizalar ve yerleştirir,
• Modellemede diğer mevcut altyapı verilerini (Elektrik, Kanalizasyon, Su, Telefon vb.) dikkate alır ve gerekli kaçmaları yapar.

Ya­zı­lım so­nuç o­la­rak İs­tan­bul’un ta­ma­mı­na ait su sız­dır­maz­lık ku­ra­lı­na uy­gun gaz şe­be­ke mo­de­li­ni ü­ret­miş­tir. Ve­ri­nin ta­ma­mı­na o­ran­la az mik­tar­da o­lan ha­ta­lar i­se ya­zı­lı­mın "Dü­zen­le­me" fonk­si­yon­la­rı kul­la­nı­la­rak dü­zel­til­miş­tir. İs­tan­bul Gaz Şe­be­ke Mo­de­li şe­hir plan­la­ma, mev­cut hat­ta si­mü­las­yon­lar yap­ma, ye­ni gaz hat­la­rı­nın o­luş­tur­ul­ma­sı ça­lış­ma­la­rın­da kul­lanıl­ma­sı he­def­len­miş­tir.

 Proje Parametreleri

• Konu: IGDAŞ Gaz Şebekesinin otomatik 3B modellenmesi
• Sistem: 3DStudio, MaxScript, C#, C++, FME
• Uygulama: 2016, 2017

3B BİNA MODELİ ÇIKARIMI, SWISSTOPO

Das SWISSTOPO (Eid­ge­nös­si­sche Bun­des­amt für Lan­des­to­po­gra­phie) 3B bi­na mo­del­le­ri­nin TLM (To­po­gra­phi­sche Land­schafts­mo­del) ve­ri­le­rin­den o­to­ma­tik o­la­rak mo­del­len­me­si için bir ya­zı­lı­ma/ü­re­tim ban­dı­na i­h­ti­yaç du­yu­yor­du. 2012 yı­lın­da bu­nu ger­çek­leş­ti­re­cek FME ta­ban­lı çö­züm­ler üze­rin­de ça­lış­ma­ya baş­la­dık. Ham ve­ri bi­na ta­ban iz­le­ri ve 3B ça­tı yü­zey­le­ri. Ge­liş­ti­ri­len FME ta­ban­lı ü­re­tim ban­dı bu ve­ri­le­ri kul­la­na­rak ve 3B bi­na mo­del­le­ri o­luş­tur­mak­ta­dır. Ge­rek­ti­ğin­de ve­ri ha­ta­la­rı gi­de­ri­le­rek bi­na­lar sa­çak ve bi­na gi­riş­le­ri i­le mo­del­len­mek­te­dir. Ge­liş­ti­ri­len ya­zı­lım mo­dül­le­ri 2014 yı­lı i­ti­ba­riyle ü­re­tim­de kul­la­nıl­ma­ya baş­lan­mış­tır. Swis­sto­po mo­del­le­nen 3B ve­ri­yi swissBuildings3D 2.0 ü­rü­nü o­lar­ak sun­mak­ta­dır.

 Projektparameter

• Konu: 2.5B CBS verilerinden geçerli 3B bina modelleri oluşturma.
• Sistem: FME, C++
• Uygulama: Start 2012
